你应该了解无框架电机的了解

2021年7月12日
汤姆年代木

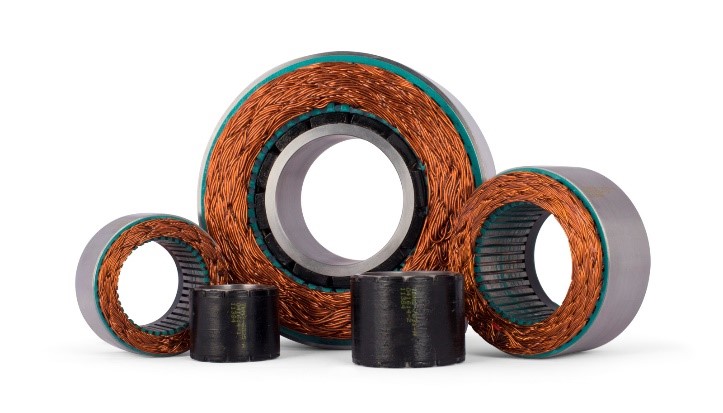

无框电机到底是什么?

无框架电机是传统电机的主动扭矩和转速产生部分,但没有轴,轴承,外壳或端钟。无框电机仅由转子和定子两部分组成。转子通常是内部部件,由带有永磁体的旋转钢圈组件组成,直接安装在机器轴上。定子是机器的外部部分,由钢片和绕在齿上的铜绕组产生电磁力,并紧密地安装在机器外壳内。

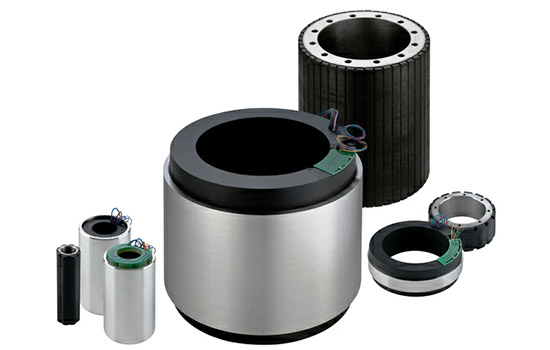

KBM系列无框电机

我为什么要使用无框架电机?

无框架电机通常设计成高级机器,这些机器将受益于以下一个或多个:

  • 增加机器的性能
    • 没有机械顺应性(没有间隙,没有丢失的运动)
    • 更高的系统带宽
    • 提高机器效率
  • 更紧凑的形式因子
    • 更小的机器占地面积
    • 每卷最高扭矩
  • 减少维修
    • 机械部件较少
    • 没有磨损或维护的部件

我如何为我的机器应用程序尺寸无框架电机?

无框架电机的大小与您可能尺寸相同的方式,常规容纳的伺服电机。对扭矩和速度的运动要求评估机器应用。由于缺乏齿轮,皮带和滑轮,或机械传动系中的耦合元件而设计的机器通常具有更高的效率。这种效率通常简化无框电机尺寸。了解实际机器或部件占空比定时通常可以使RMS扭矩和速度以及选择电机所需的峰值条件。有在网上运动尺寸工具可用于帮助您正确计算电机规模要求。

还有一个无框电机性能曲线工具这允许机器设计人员了解实际电机和驱动性能,即使在不同的总线电压,可用的驱动电流和环境温度限制。该工具可帮助您根据实际机器要求优化无框架电机绕组的选择,而不是根据标准输入总线电压从有限的绕组选择。

哪些应用最适合无框电机?

无框架电机广泛地使用几乎所有机器市场:机器人,医疗,机床,包装,印刷,转换和一般自动化。基本上,随时随地改善机器性能,紧凑的形式和减少维护的益处。

安装一个无框电机有多容易?

大多数人认为安装无框电机是一项复杂而艰巨的任务。快速回顾一下这个“如何”安装视频将有助于消除这些担忧。通常,无框电机组件可以安装在一个基本的机壳设计使用滑配合公差和随时可用的工业粘合剂。无框电机部件的使用往往导致改进的制造能力和减少机器设置时间,通过消除联轴器,齿轮传动和皮带调整。此外,由于增加了系统机制的可重复性,系统调优和调试时间也减少了。

kolmorgen提供17种标准机架尺寸的无框电机解决方案(直径60毫米至850毫米,扭矩高达13000 Nm),每个都有多个堆栈长度和绕组选项。这些标准设计可以为您的机器提供一个理想的适合的无框电机解决方案,为您的应用程序优化。

谈谈行动专家

关于作者

汤姆年代木

汤姆S伍德-作家

Tom S. Wood, 30多年的高性能运动控制经验,作为机器设计师,伺服客户,制造商代表,高科技分销商集成运动控制解决方案,作为科尔摩根运动控制产品专家。当不玩自定义伺服电机,汤姆喜欢圣经硬币,木材转动,和他的两个孙子玩运动。可以通过电话联系汤姆(电子邮件保护)
