TBM™系列无框电机

这些扭矩无刷电机经过优化，在低电压应用中，如机器人关节、移动机器人和其他电池驱动的机器，可以在相对较低的速度下提供高扭矩。紧凑和高效，TBM™系列的设计是直接嵌入您的机器使用机器自己的轴承来支持转子。

得到一个报价

全球
产品可提供全球范围内
TBM(扭矩无刷电机)系列直接驱动无框电机

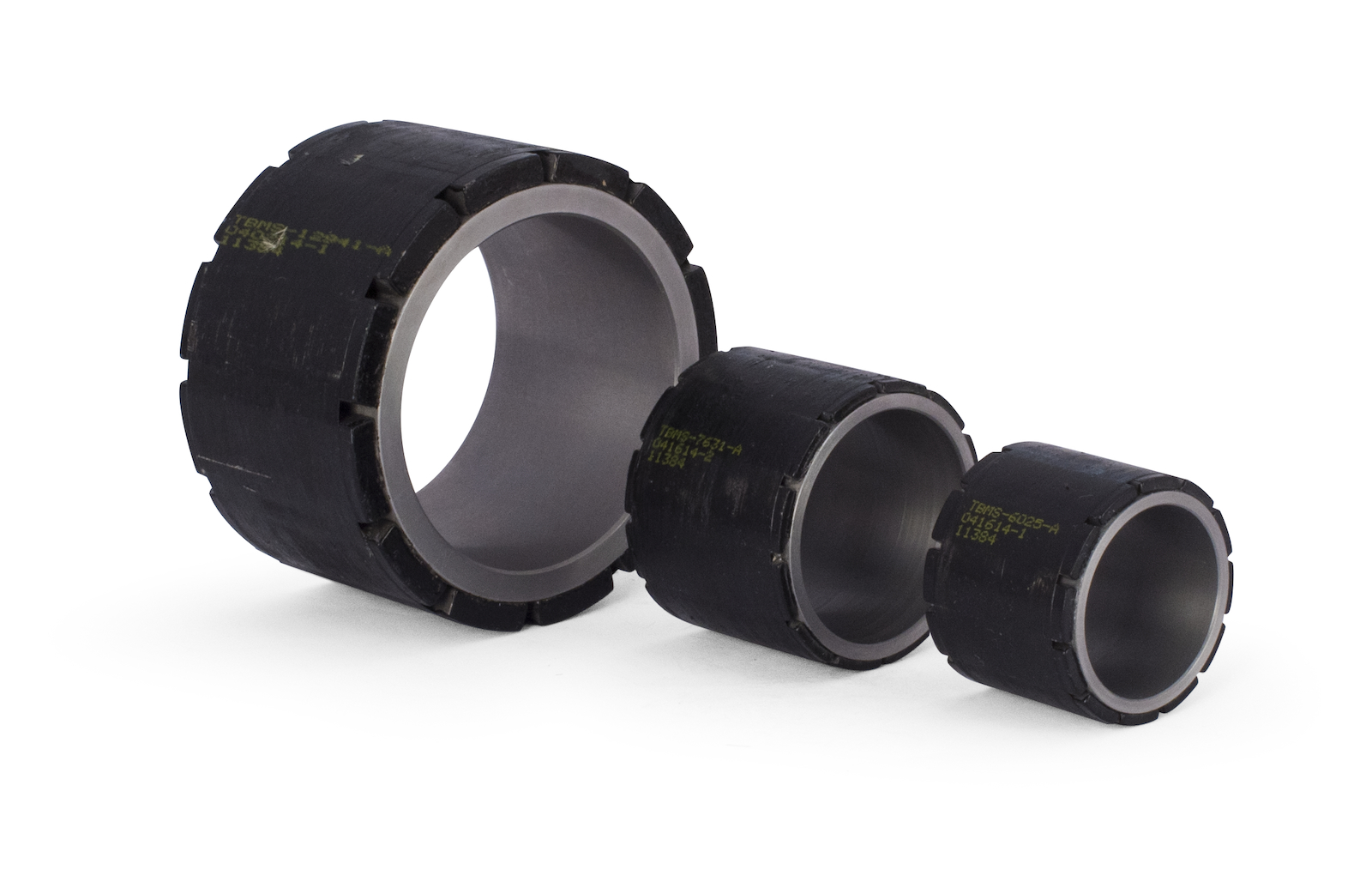

TBM转子

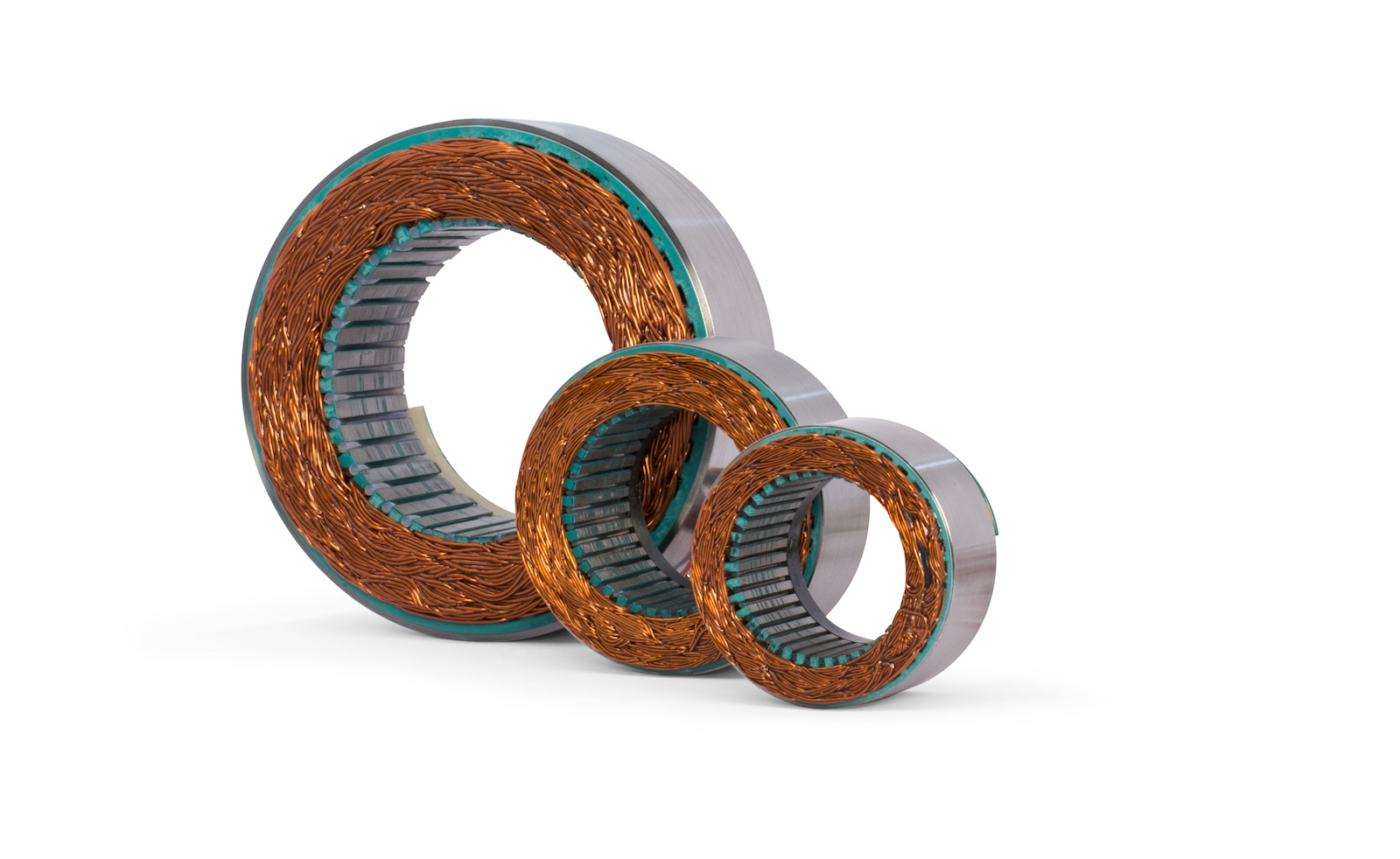

TBM定子家庭

增加正常运行时间

降低机器设计的复杂性。通过移除故障易于传输直接驱动负载将降低昂贵的故障的可能性，并减少对昂贵的预防性维护的需求。最终结果是您机器中的总体拥有成本降低。

开始比较

特征

特征

  • 多个框架尺寸范围为60毫米（2.36英寸），高达129毫米（5.08英寸）OD
  • 24/48 VDC标准优化绕组
  • 低齿槽设计
  • 155°C内部绕组温度连续能力
  • 不锈钢转子防腐保护
  • 带状转子
  • 符合rohs
  • CE符合额定电压
  • 自定义绕组可用
  • 锁定霍尔效果可用，预先调整和工厂安装
  • 改变任何标准产品的特性 - 机械尺寸，电气选择和连接，热量和绕组优化，用于加速或减速，扭矩，速度，功率，光滑度以及更多 - 以满足您的特定需求

好处

  • 直接负载连接省去了齿轮箱，皮带或滑轮的维护
  • 零间隙和合规性提供了更响应的系统性能
  • 消除耦合器件，减少整体机器尺寸
  • 嵌入式电机使机器设计紧凑，有助于保护您的知识产权

得到一个报价

规范

帧大小 外径（in） 通过孔(中) 连续摊位扭矩 失速扭矩峰值 标准堆栈长度
定子的“A”		 额定总线电压（VDC） 马克斯摊位Tc
毫米(盎司-英寸或磅-英尺)		 马克斯Tp
毫米(盎司-英寸或磅-英尺)		 最大额定N
TBM 60 60.35mm（2.37英寸） 28.70mm（1.13英寸） .41 - 1.16 nm 1.37 - 4.53 nm 12.70 mm(0.500英寸)
25.40毫米（1.000英寸）
50.80毫米(2.000英寸)		 48 VDC 1.15 nm（163 oz-in） 5.00 Nm (708 oz-in) 4300 rpm.
TBM 76 75.97毫米(2.99英寸) 36.07mm（1.42英寸） .99 - 2.39 nm 2.86 - 6.89 nm 15.24 mm（0.600英寸）
30.73 mm（1.210英寸）
46.23毫米(1.920英寸)		 48 VDC 2.33 nm（330 oz-in） 6.74 nm（955 oz-in） 4025 rpm.
TBM 129 128.93毫米(5.08英寸) 55.88毫米(2.20英寸) 3.12 - 10.3 nm 8.07 - 39.4 nm 13.33 mm(0.525英寸)
41.28 mm（1.625英寸）
54.61 mm(2.150英寸)		 100 VDC 10.3 Nm (7.60 lb-ft) 36.2 Nm (26.7 lb-ft) 2700 rpm.

选择指南设计工具

修改是我们的标准

我们了解，商业现货电机不能满足各种设计和性能需求。这就是为什么我们提供数千个标准修改。

安装功能 标准修改
转子轮毂几何形状 圆，空心，法兰，键槽，平
从5毫米（0.2英寸）的钻孔到最大发布（参见大纲图）
越来越多的 客户指定的螺栓孔直径和周向模式
铅长度 基础型号：152毫米（6英寸）分钟。
客户指定：150毫米（5.9英寸）至1200毫米（47英寸）
铅颜色 基础型号：红色，白色，黑色
其他颜色，客户指定
热传感器 PTC或线性热敏电阻型器件
转矩/速度功能 标准修改
蜿蜒的仪表 可用宽绕线范围（包括铅线变化）
堆长度 3-5个堆栈长度取决于帧大小

我们还可以完全定制

不知道你需要什么?我们将与您合作，为您的应用程序定制一个完美的适合，通过快速原型和加速到全速生产。联系我们，让我们知道你在寻找什么。
